7.3. 变速排挡面板的调整：
排挡面板必须调整至变速箱空挡位置下互对称。
步骤：①将变速杆推人Ⅰ档（位置Ⅰ）。
旋转三角皮带（6）时，（7）轴应转动为宜。
②把变速楸（4）推向“O”
当空挡位置时，（7）轴停止转动为宜。（见图二十三）
③此时依图（二十四）股定排挡面板。（2mm）
④将变速杆推人挡（位置Ⅱ）
以同样步骤调整。见图（二十五）
如果其间隙小于1毫米，或大于3毫米时，则两边的间隙应调整得一样大小。见图（二十六）
7.4. Ⅰ档关闭位置的设定。

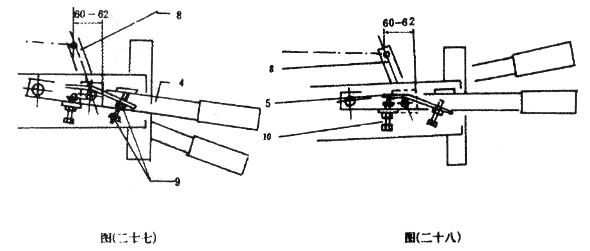

关闭杆8在关闭位置（60—62）毫米时，变速杆放入Ⅰ档（位置Ⅰ），将调整螺栓（9）向变速杆（4）旋入，直到如下图所述的关闭位置。固定螺栓（9），见图（二十七）
7.5. Ⅱ档关闭位置的设定。
关闭杆8在关闭位置（60—62）毫米时，变速杆放入Ⅱ档位置，将调整螺栓（10）向变速杆（5）旋入，直到如下图所述的关闭位置。固定螺栓（10），见图（二十八）
|
|
|
